研究院始终关注科研与工业应用的实际需求，持续推出面向多场景的创新产品。本期带来三款高精度光学与温控新品——涵盖波前测量、光电探测与精准温控，致力于为科研与工业检测提供更可靠的解决方案。欢迎各界提出新需求、新想法，共同打磨新产品、新技术。

01 Shack-Hartmann波前传感器

产品简介

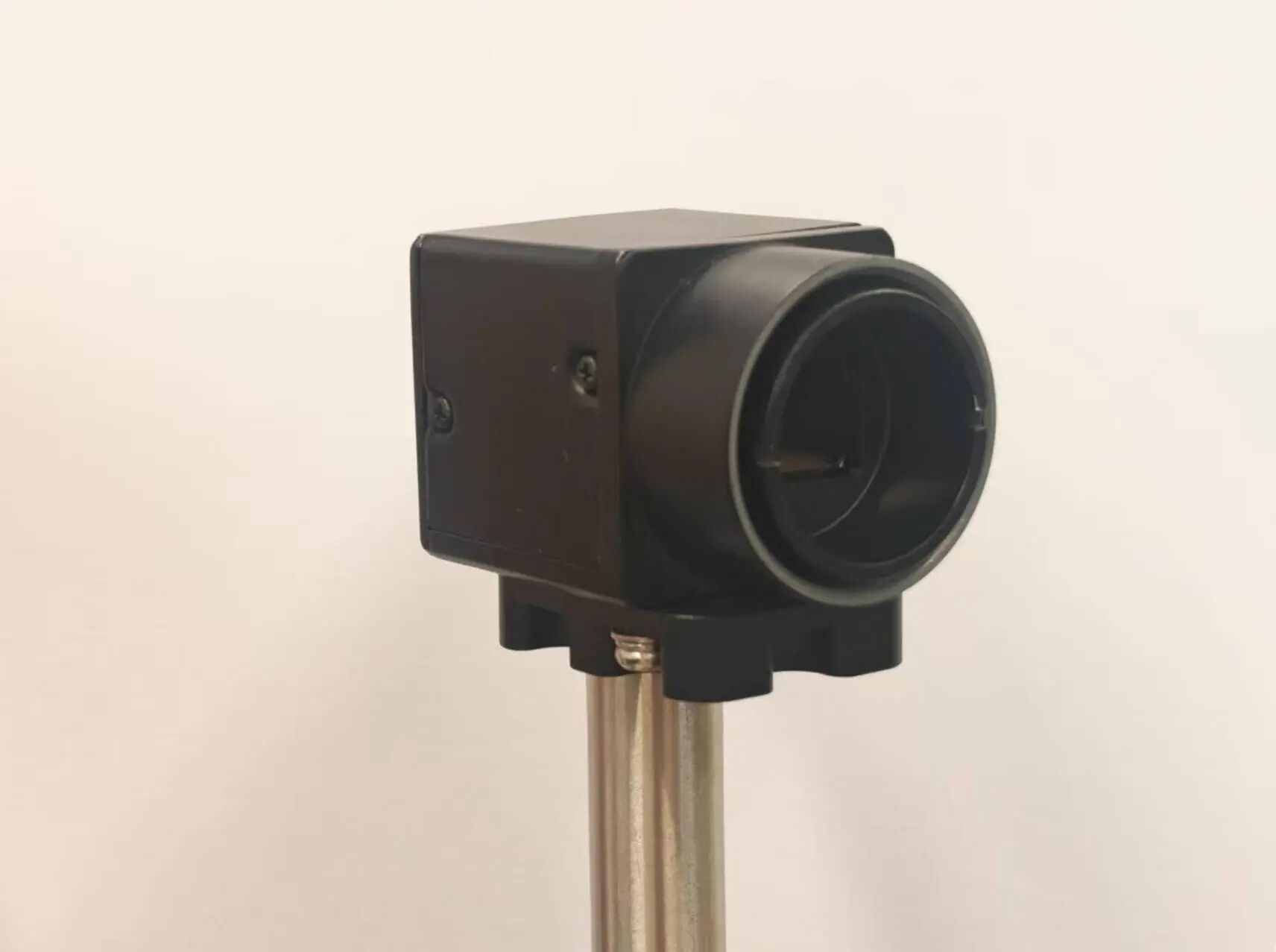

Shack-Hartmann波前传感器是我院研发的高精度波前测量设备，基于微透镜阵列与CMOS探测器的组合结构，通过测量子孔径光斑偏移量反演波前斜率，最终重建波前相位分布。该传感器工作波长覆盖400-700nm，配备250μm间距的铬镀膜透镜阵列，最高支持19.2fps的实时测量，可同步输出波前相位图、强度图及泽尼克像差分析结果。其核心优势包括动态波前追踪能力、用户友好的图形界面、高性价比及本地化技术支持，广泛应用于光学元件检测、激光光束质量分析、天文观测自适应光学及生物显微成像等领域，为科研与工业检测提供可靠的波前测量解决方案。

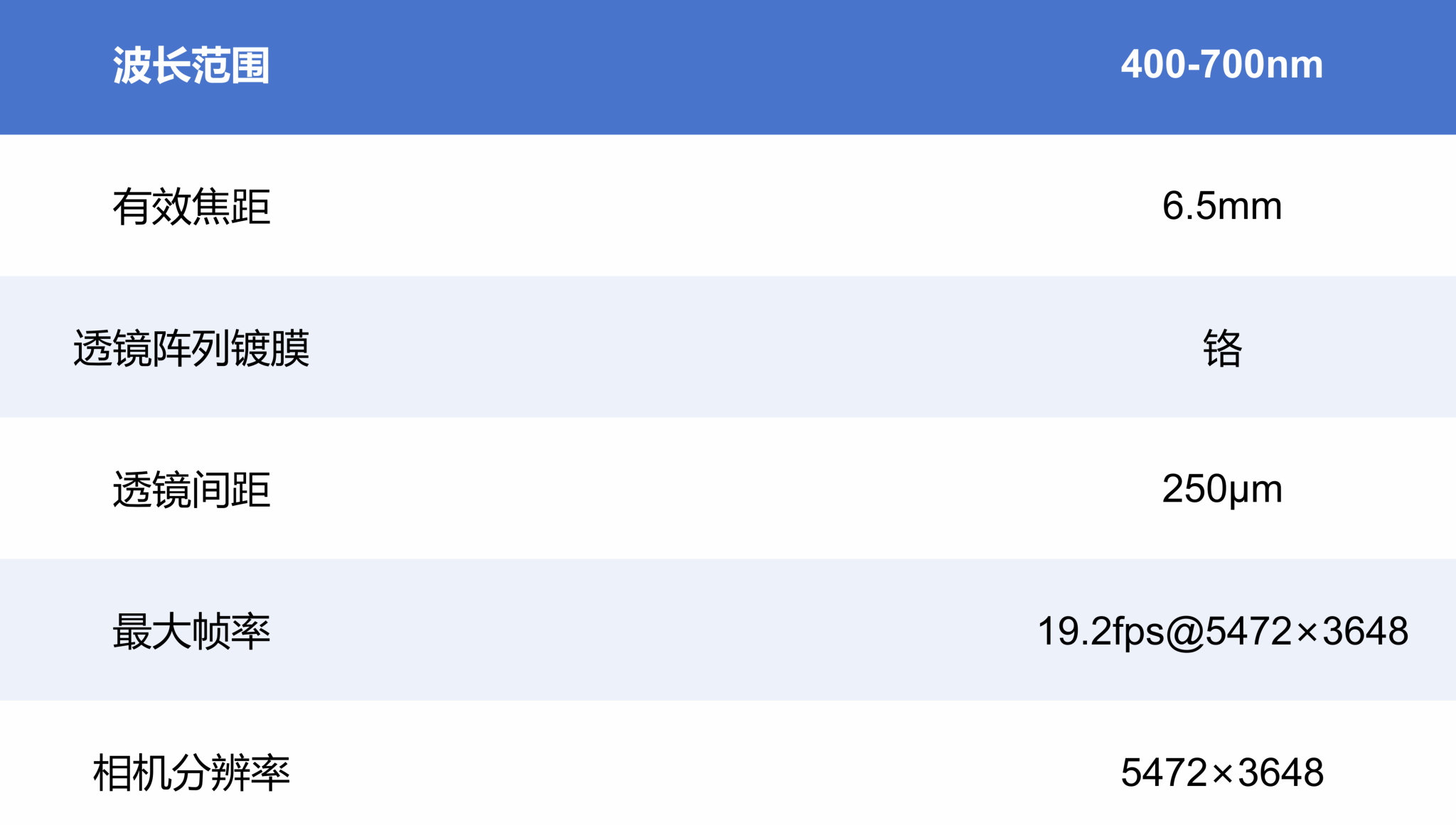

技术参数及随附软件

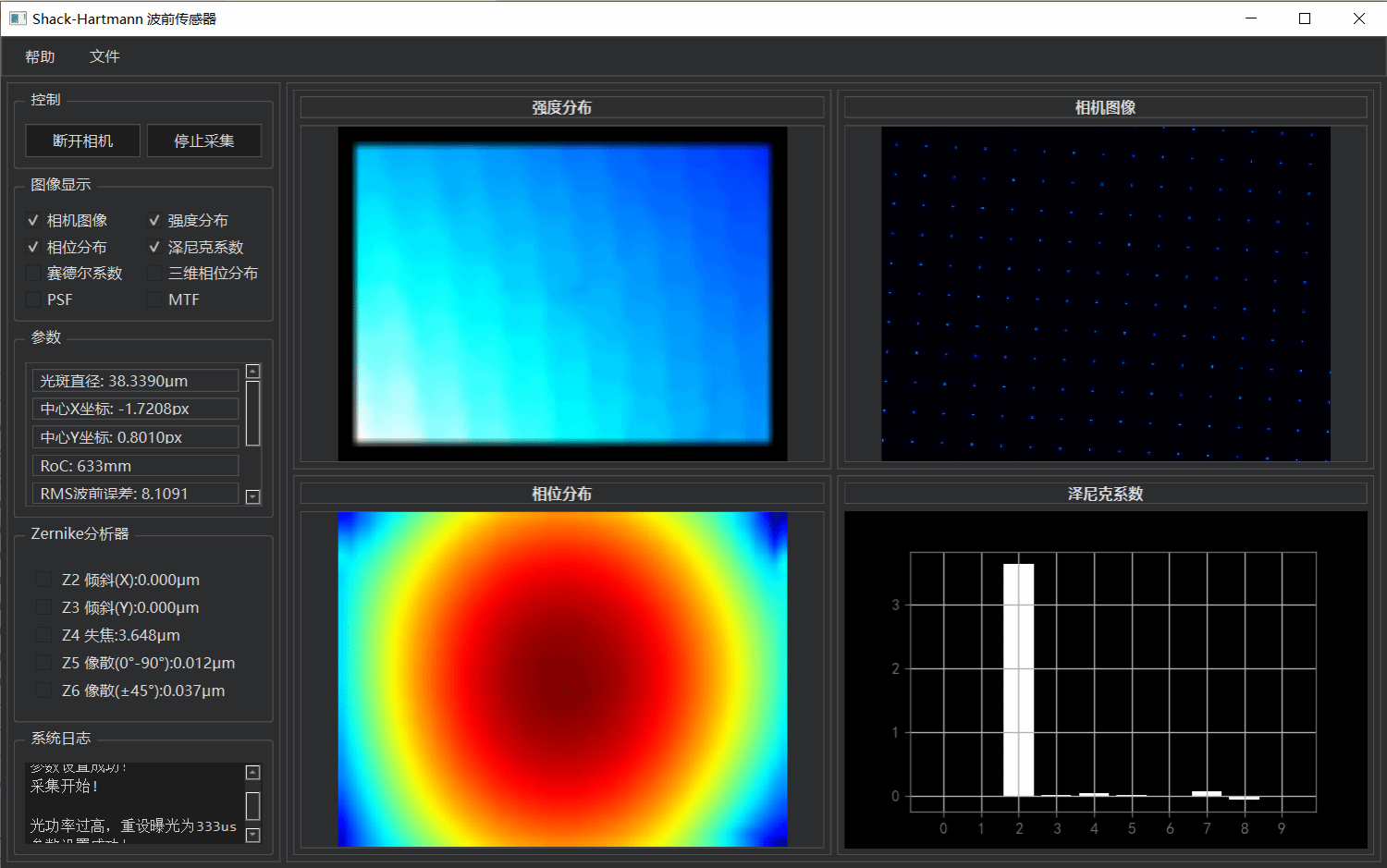

• 实时显示波前相位图、强度图、泽尼克像差分解。

• 实时计算RoC、RMS波前误差、M2因子等参数。

• 支持实时对波前进行泽尼克滤波。

应用场景

1.表面形貌检测

• 光学元件检测：检测透镜、棱镜等，减少像差或散射。

• 显示器检测：检测显示面板、触控屏的表面缺陷，满足光学和机械性能。

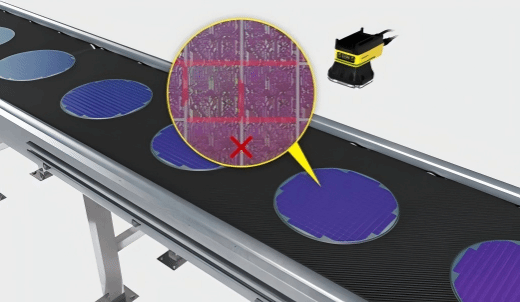

• 晶圆检测：检测表面微观缺陷，确保晶圆表面平整度和无瑕疵。

2.光束质量分析

• 波像差检测：通过精准测量和控制光学系统的波前误差，保障高分辨率成像与纳米级制造精度。

• 光学系统装调：检查成像质量下降原因，进行相应的调整和优化。



3.自适应光学

天文观测：实时补偿大气扰动，提高地基望远镜的图像清晰度；改善远程监视及恶劣环境下的成像质量。

激光通信：补偿大气湍流的限制，提供高速远程数据链路。

眼科医疗：用于眼科手术，提高眼底成像的分辨率，补偿组织中的光散射现象。

02 光电探测器

产品简介

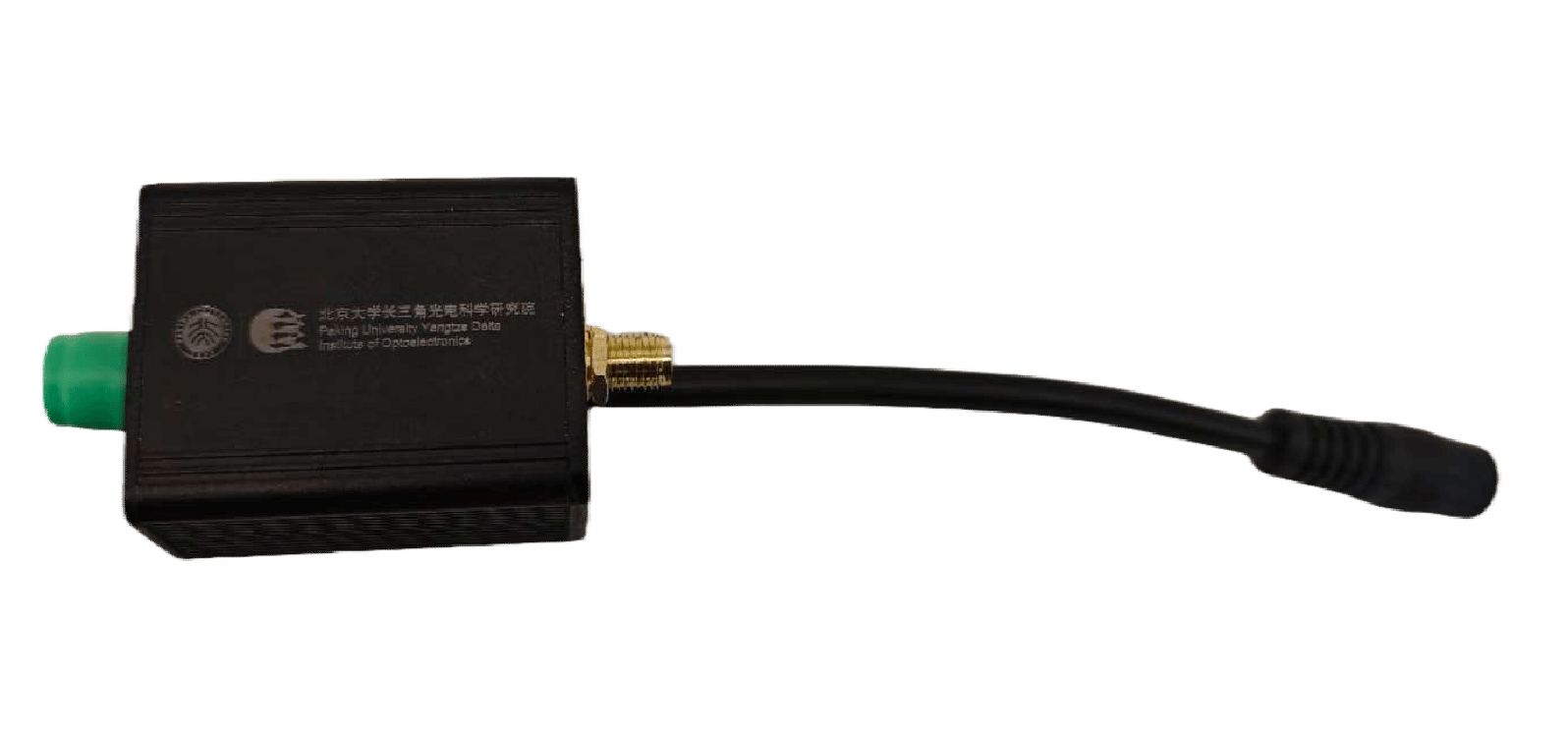

InGaAs-PD120XXXX系列光电探测器。它采用铟镓砷材料，能精准捕捉900nm~1700nm波长的光信号，并将其转换为电信号，具有响应快速、运行稳定的特点，非常适合光纤传感、激光脉冲检测等应用。该系列目前提供375MHz（PD1200375）和1GHz（PD1201000）两种带宽型号。产品采用+12V单电源供电，支持电池或适配器，并配有FC/APC光输入口和SMA电输出口，方便集成与使用。

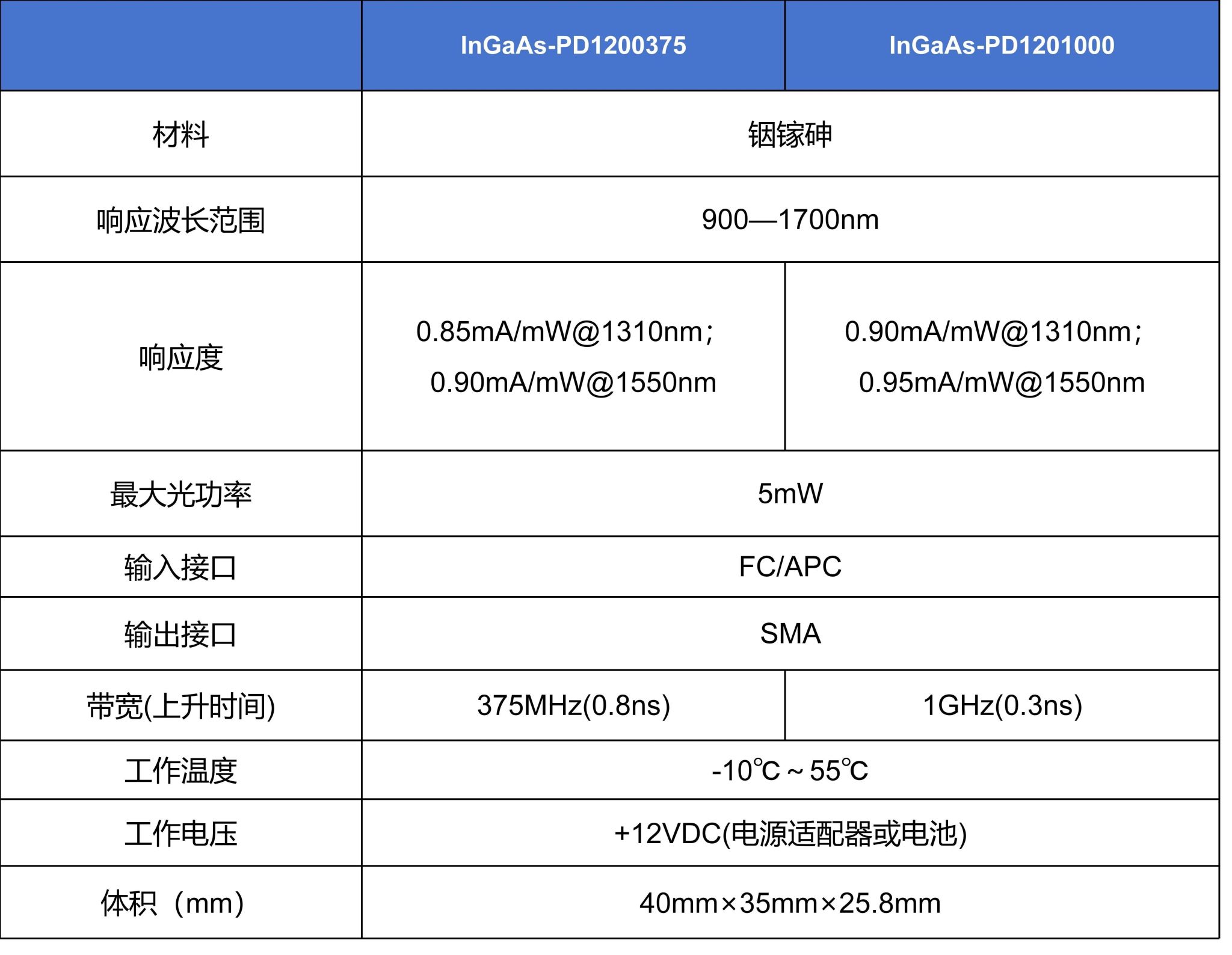

技术参数及优势

优势：

• 电源适配器供电，避免频繁更换电池。

• 高稳定性，高增益。

• 尺寸小，集成度高。

应用场景

1.模拟光接收机核心信号捕捉

在模拟光接收机中，光电探测器是核心感知部件。它能精准捕捉光纤传输过来的微弱模拟光信号，快速将光信号转化为电信号，为后续信号放大、解调提供稳定原始数据，保障电视信号、视频音频等模拟信号的长距离高清传输。

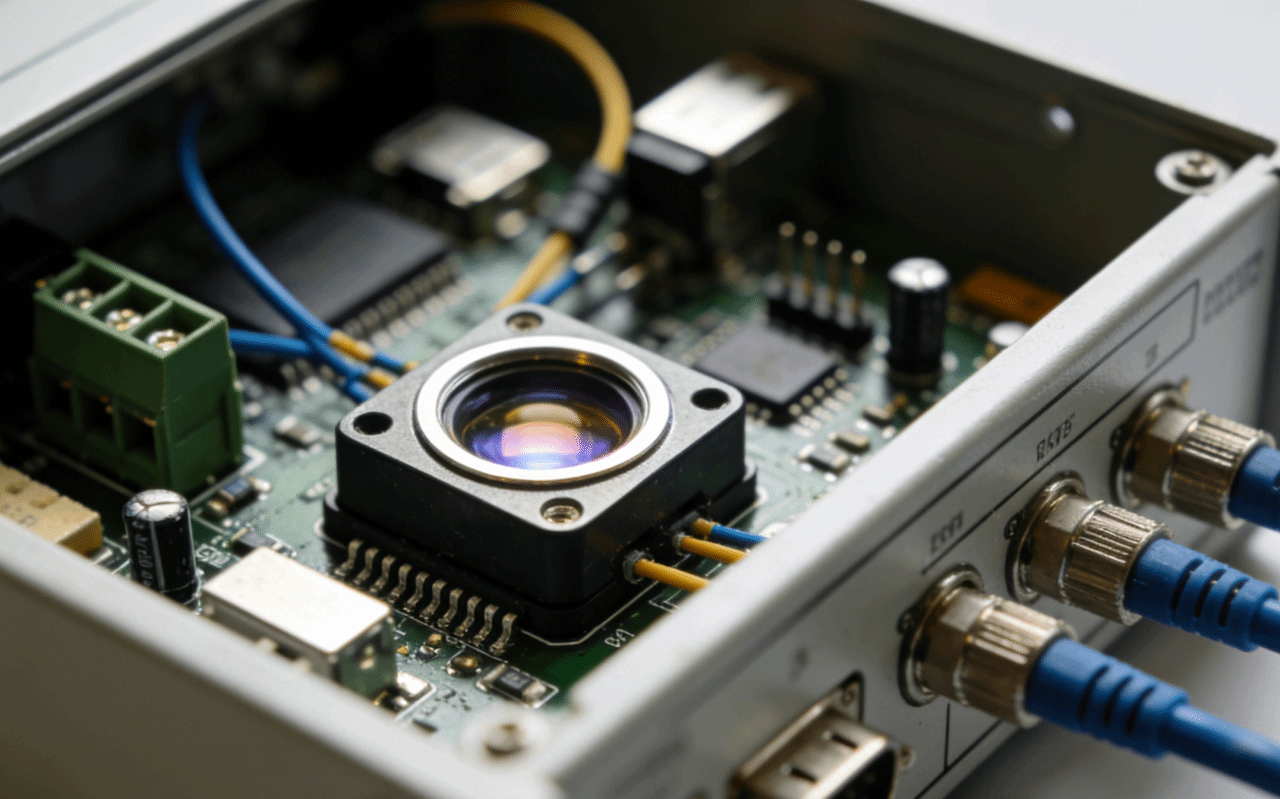

2.激光器实时监测

在激光器生产调试与日常运行中，光电探测器可实时捕捉激光器的输出光功率、波长稳定性等关键参数。通过将光信号转化为可量化的电信号，帮助技术人员精准判断激光器是否处于稳定工作状态，及时预警功率波动、波长漂移等问题，保障激光器的可靠运行。

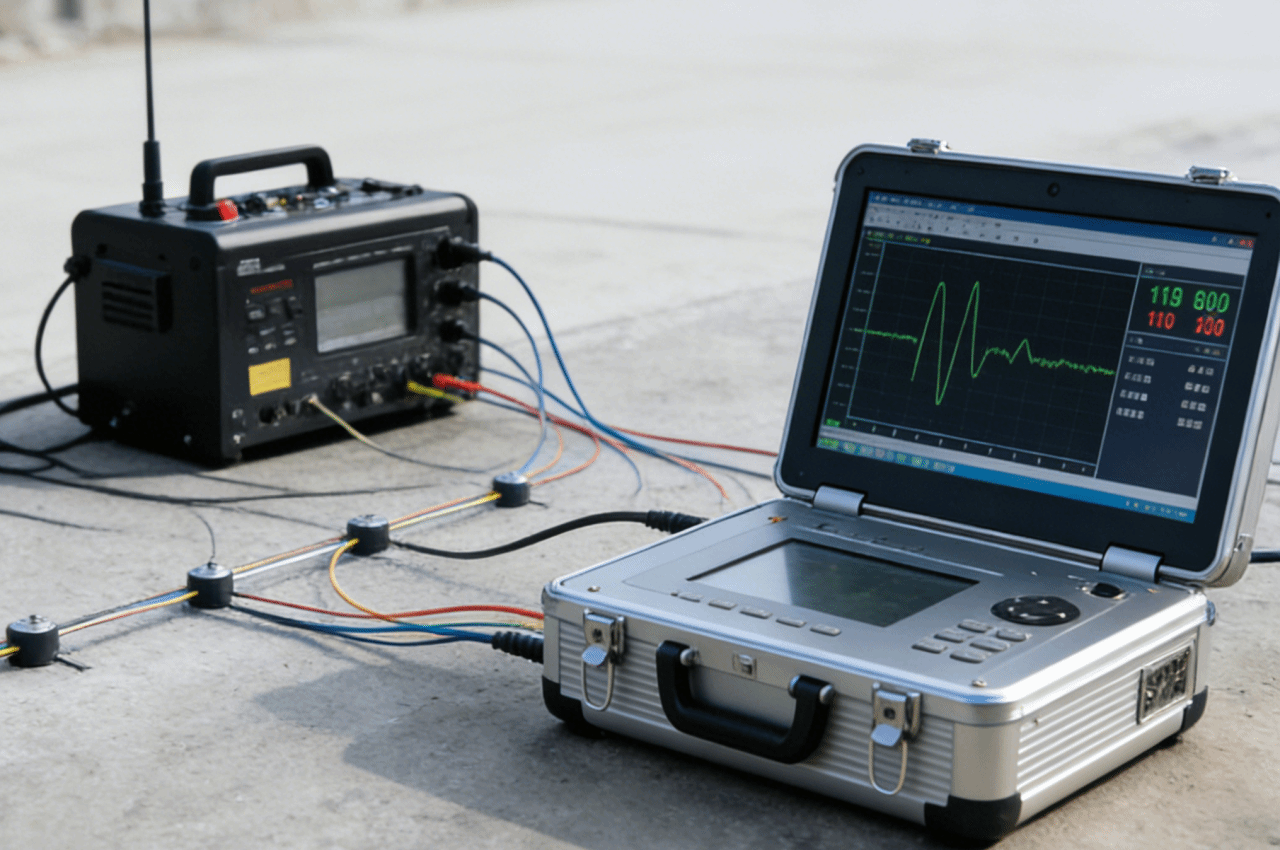

3.光纤传感测试精准信号采集

在光纤传感测试场景中，光纤传感设备会随外界温度、压力、振动等物理量变化，产生对应的光信号变化。光电探测器能够敏锐捕捉这些细微的光信号波动，将其转化为电信号后，即可反向解析出外界物理量的变化数据。

03 温控魔方

产品简介

TCM100是一款高精度单通道温控模块，专为激光器、光学实验及精密仪器等对温度敏感的应用设计。它能精准驱动半导体制冷片（TEC）与加热元件，凭借先进的PID控制与NTC测温，可实现±0.002℃的卓越温度稳定性。模块提供制冷、加热及双向三种输出模式，直流输出纹波小，有效提升能效并延长器件寿命。其设计集成多重电路保护，支持独立运行，即插即用，24V供电与紧凑结构便于集成，是追求可靠性与极致性能的理想温控核心部件。

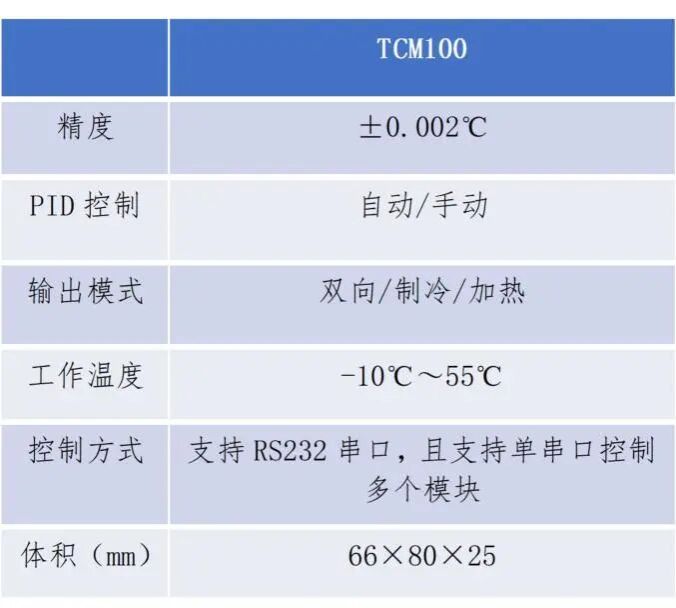

技术参数及优势

优势：

• 顶级精度：长期稳定性±0.002℃。

• 极致轻小：重仅0.15kg，专为小型化集成设计。

• 纯净驱动：纯直流(DC)低纹波输出，有效延长TEC等核心部件寿命。

• 便捷组网：支持RS232串口级联，单接口即可控制多通道。

联系方式：sales@ydioe.pku.edu.cn；15251315398
