产品照片

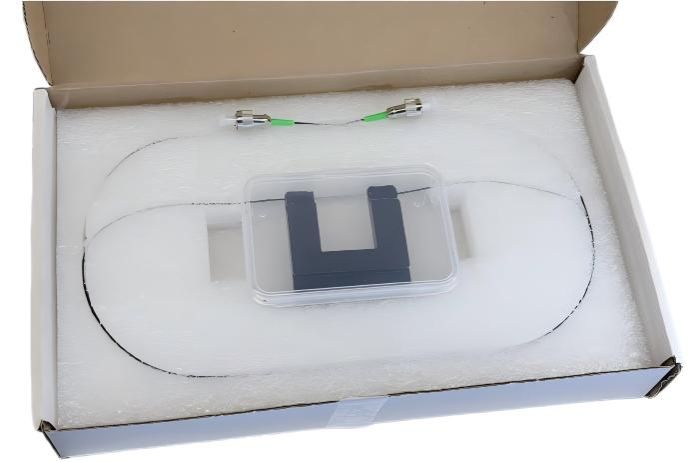

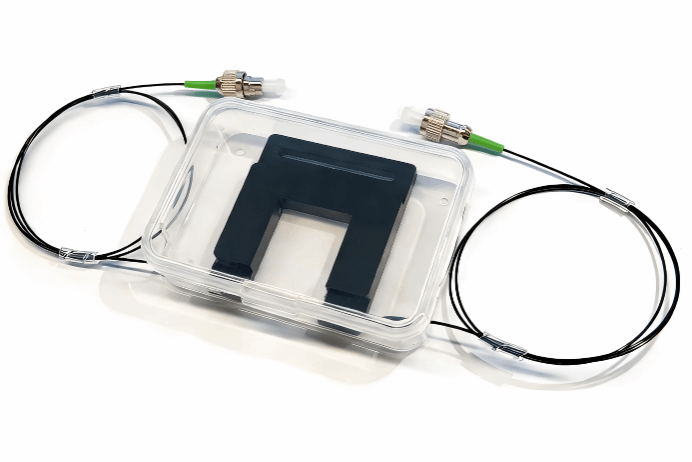

图1 拉锥光纤实物图 图2 拉锥光纤在基恩士TM-X5000测量仪下图

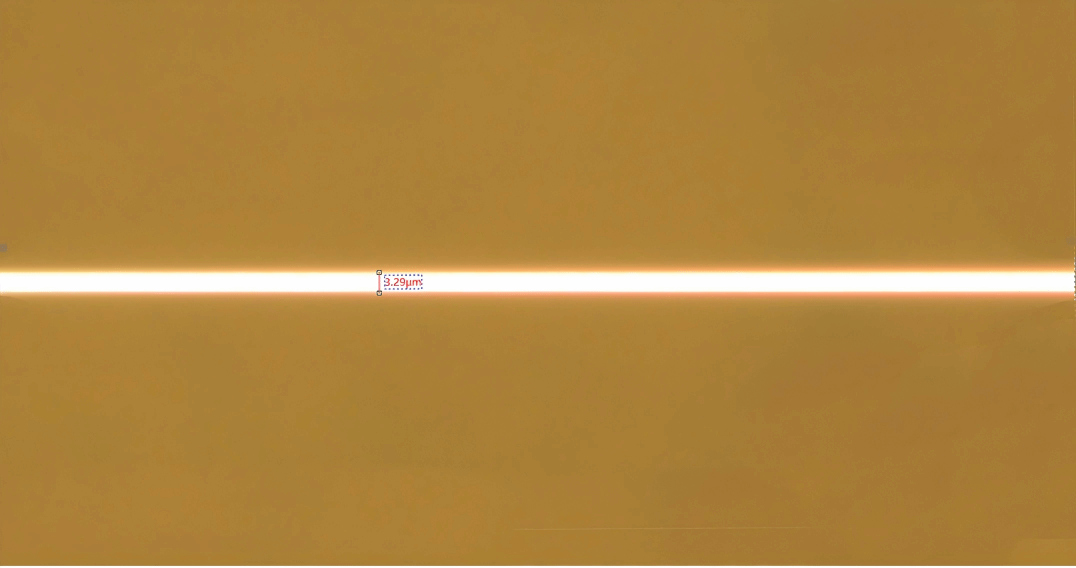

图3 拉锥光纤在显微镜下放大100倍图
技术参数
锥腰直径 | ≥2μm |
|
锥腰长度 | 2~3㎝ |
|
透过率 | ≥80%，最高可达90% |
|
工作波长 | 780nm，1064nm，1550nm等 | 其他波段请咨询 |
工作温度范围 | 15℃~35℃ |
|
光纤类型 | SMF/PMF |
|
接口类型 | 默认裸纤，可选FC/APC | 光纤护套可选配 |
不当的储存或运输条件可能导致透过率下降，影响其光学性能。
用户案例/场景
下列场景均使用本产品

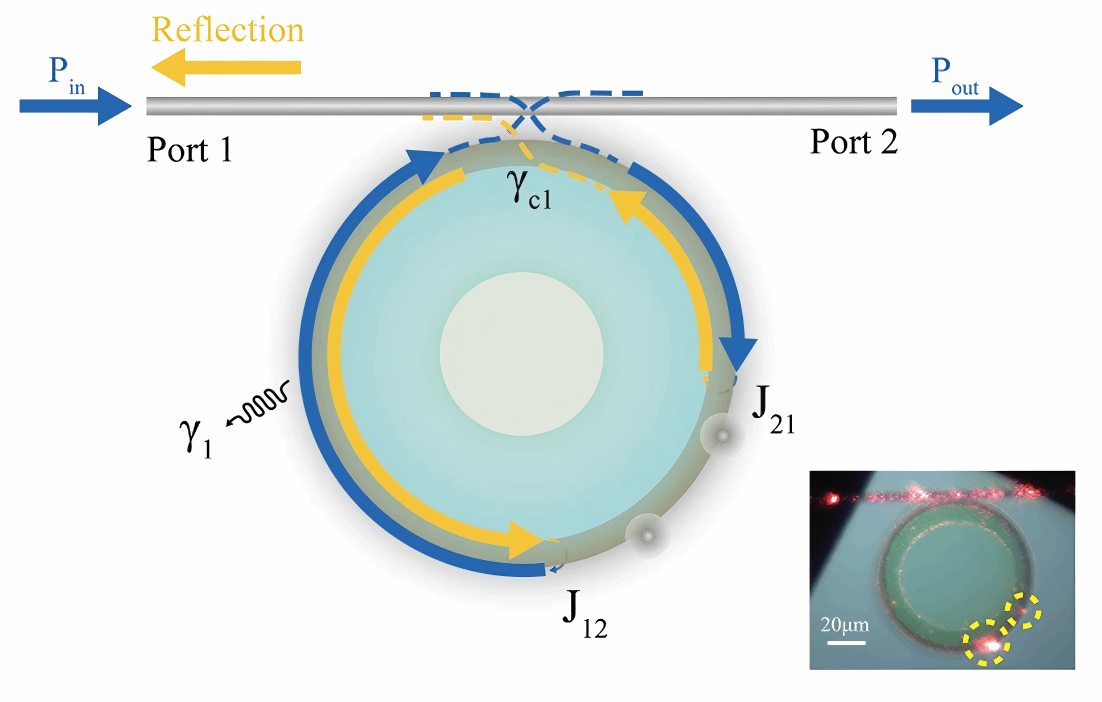

a．拉锥光纤耦合片上铌酸锂腔场景（PhotoniX, 2022, 3(1): 22）

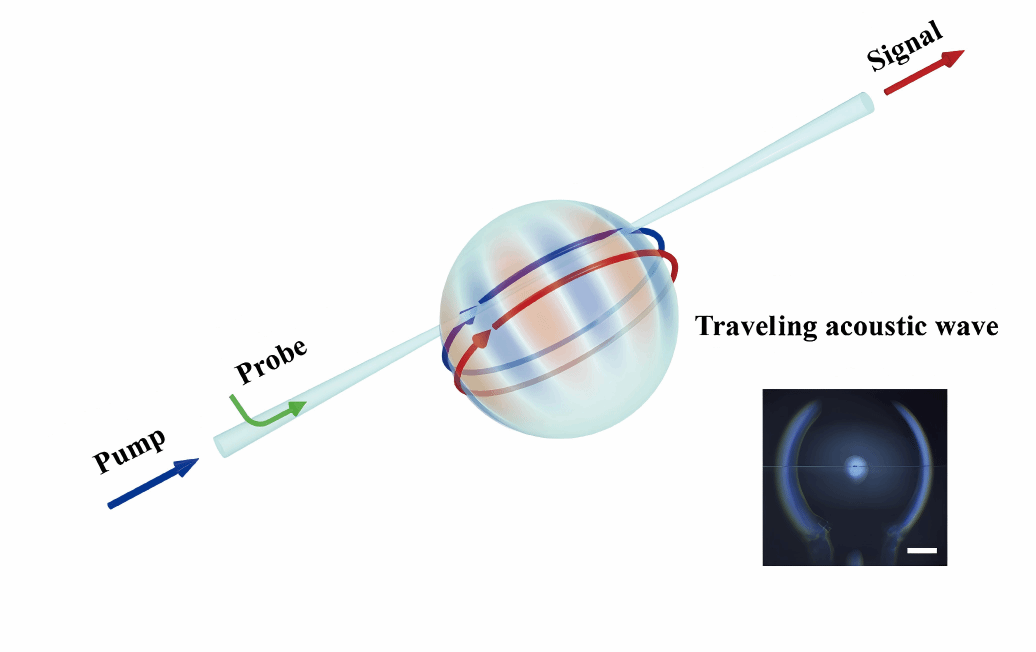

b．拉锥光纤耦合微球腔

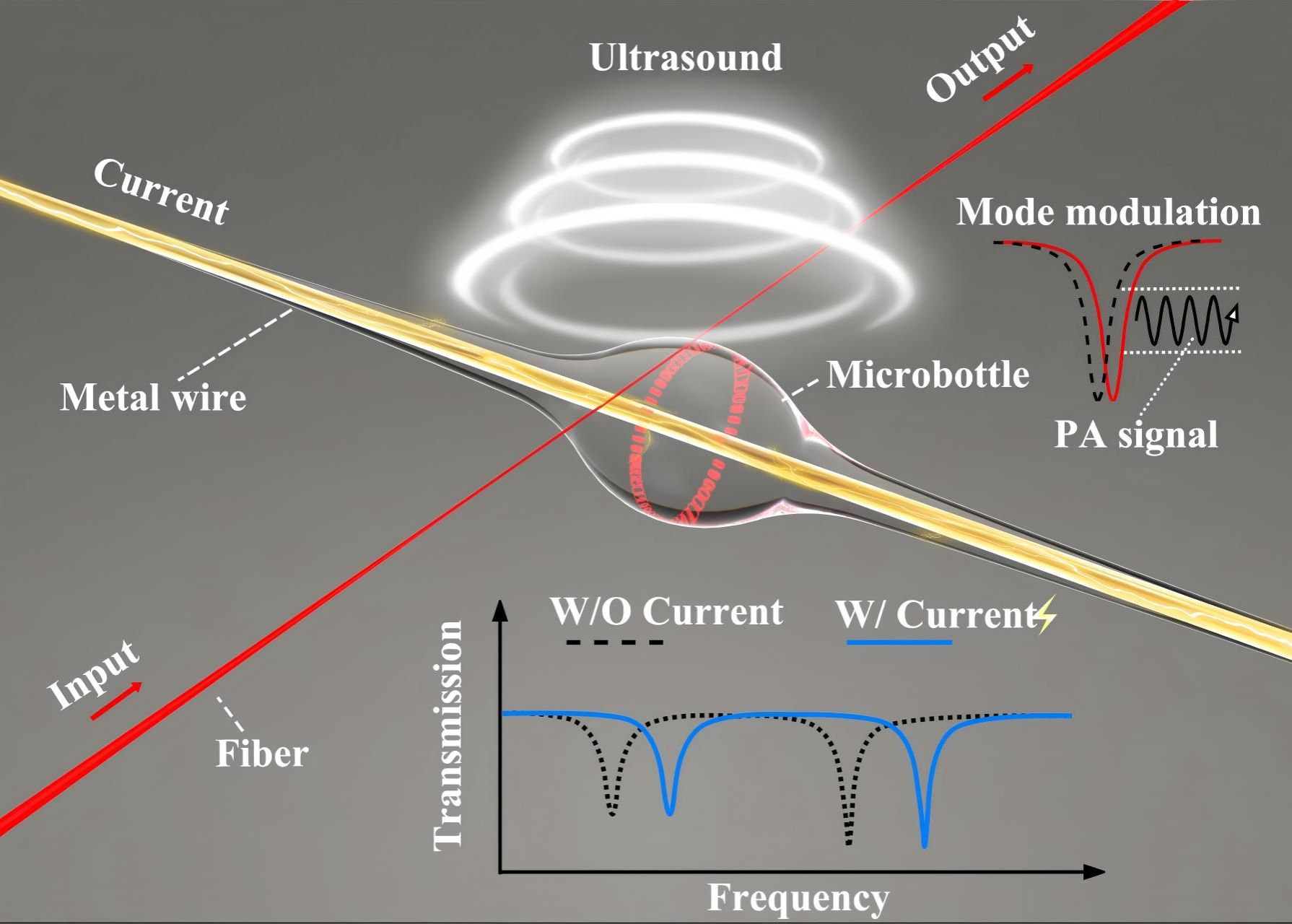

c．拉锥光纤耦合聚合物
微瓶腔用于高灵敏超声/光声信号探测（Science China Physics, Mechanics & Astronomy, 2025, 68(3): 234211）

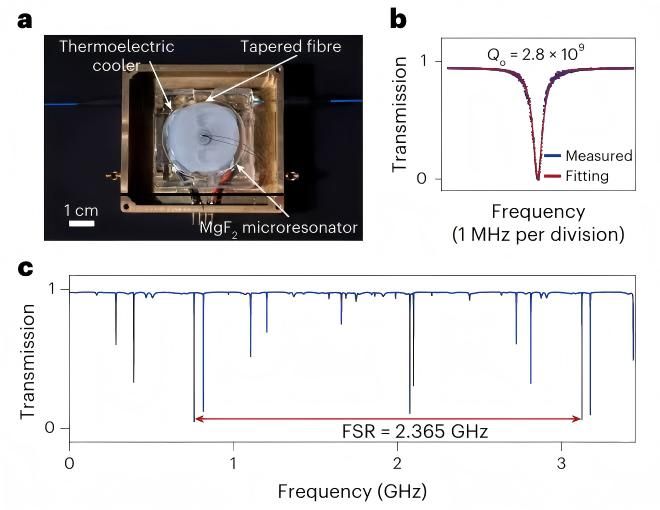

d．拉锥光纤耦合晶体微盘腔
用于激光锁定参考腔（Nat. Photon[EB/OL].(2025)）
其他说明
使用注意：
– 跌落或强烈震动会对锥形光纤造成不可逆破坏。
– 请勿在极端环境（高温、高湿、极寒）下使用该器件。
– 请勿长时间输入超过损坏阈值的激光。
– 请勿过度弯折输入/输出跳线。
联系方式
负责人：张经理
研究室名称：微纳光学精准检测研究室
通信邮箱：microcavity@ydioe.pku.edu.cn
联系电话：0513-51088345
