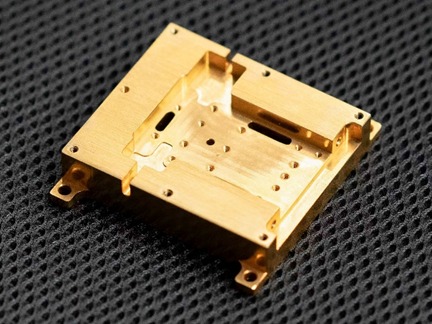

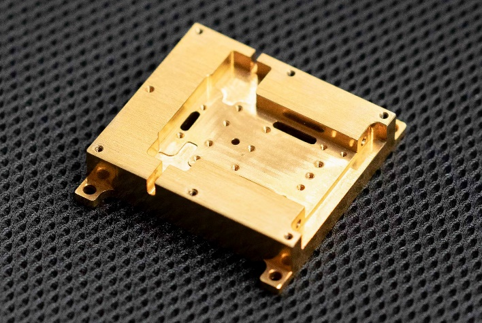

  • 机械结构设计和加工
    简介:提供机械外壳、BOX封装等机械结构设计及外壳加工服务,可选择光固化树脂3D打印、CNC金属机加工,加工精度均为20nm。

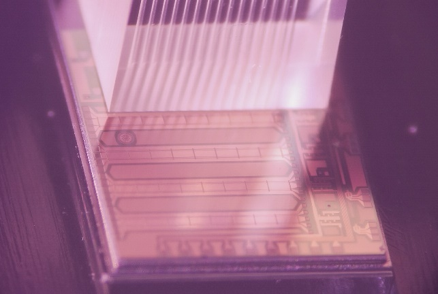

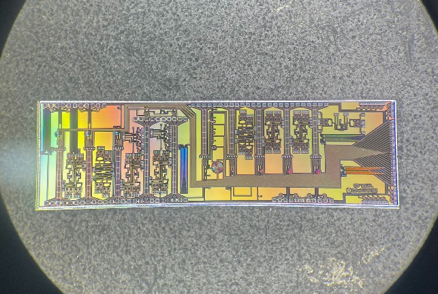

  • 光芯片设计与封装

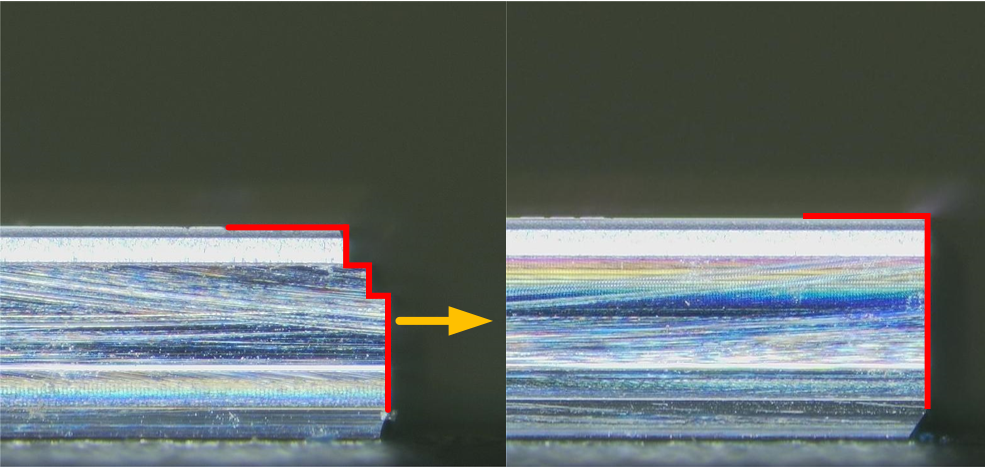

    简介:提供芯片设计及MPW流片服务、芯片端面研磨和减薄、光学封装

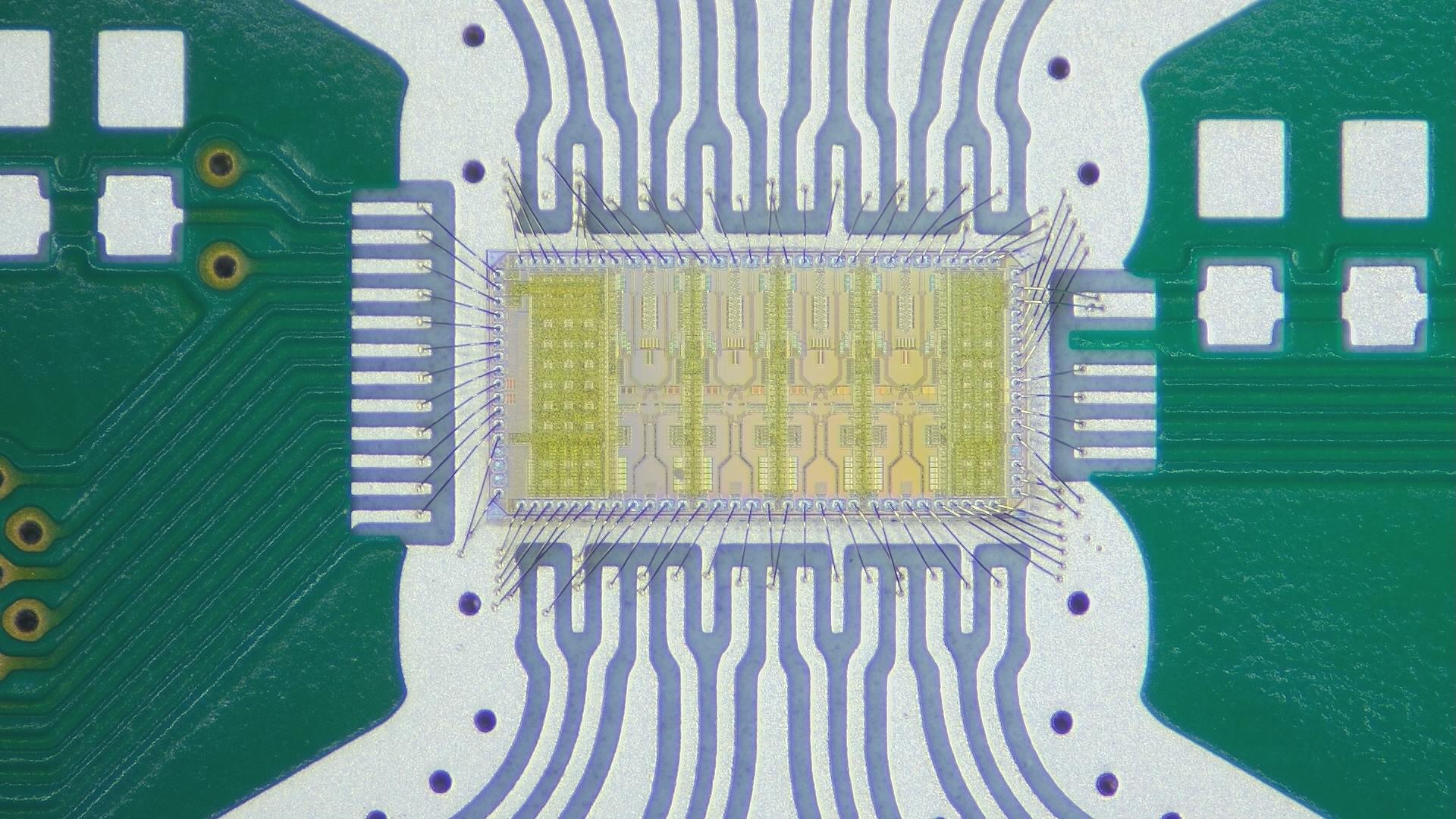

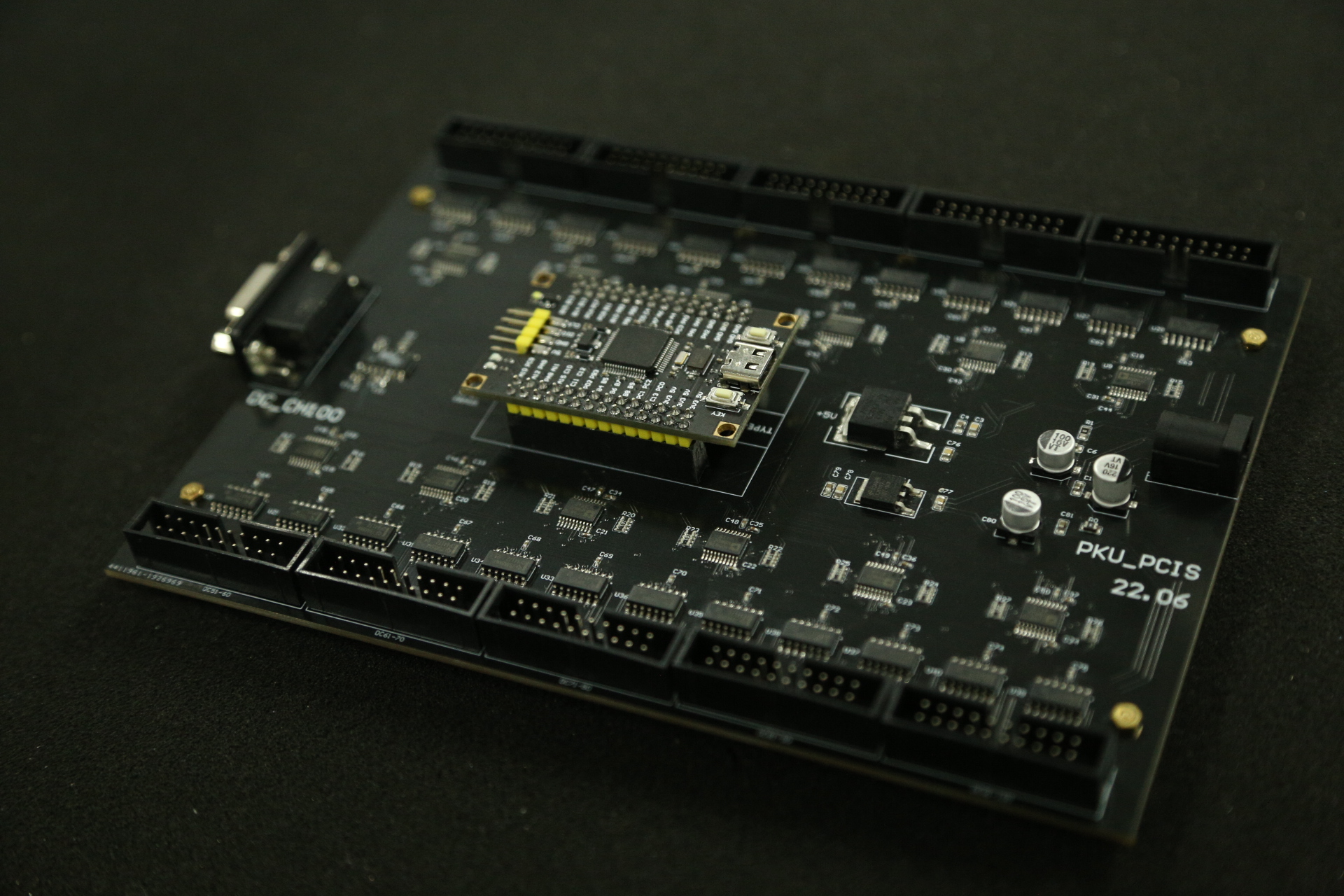

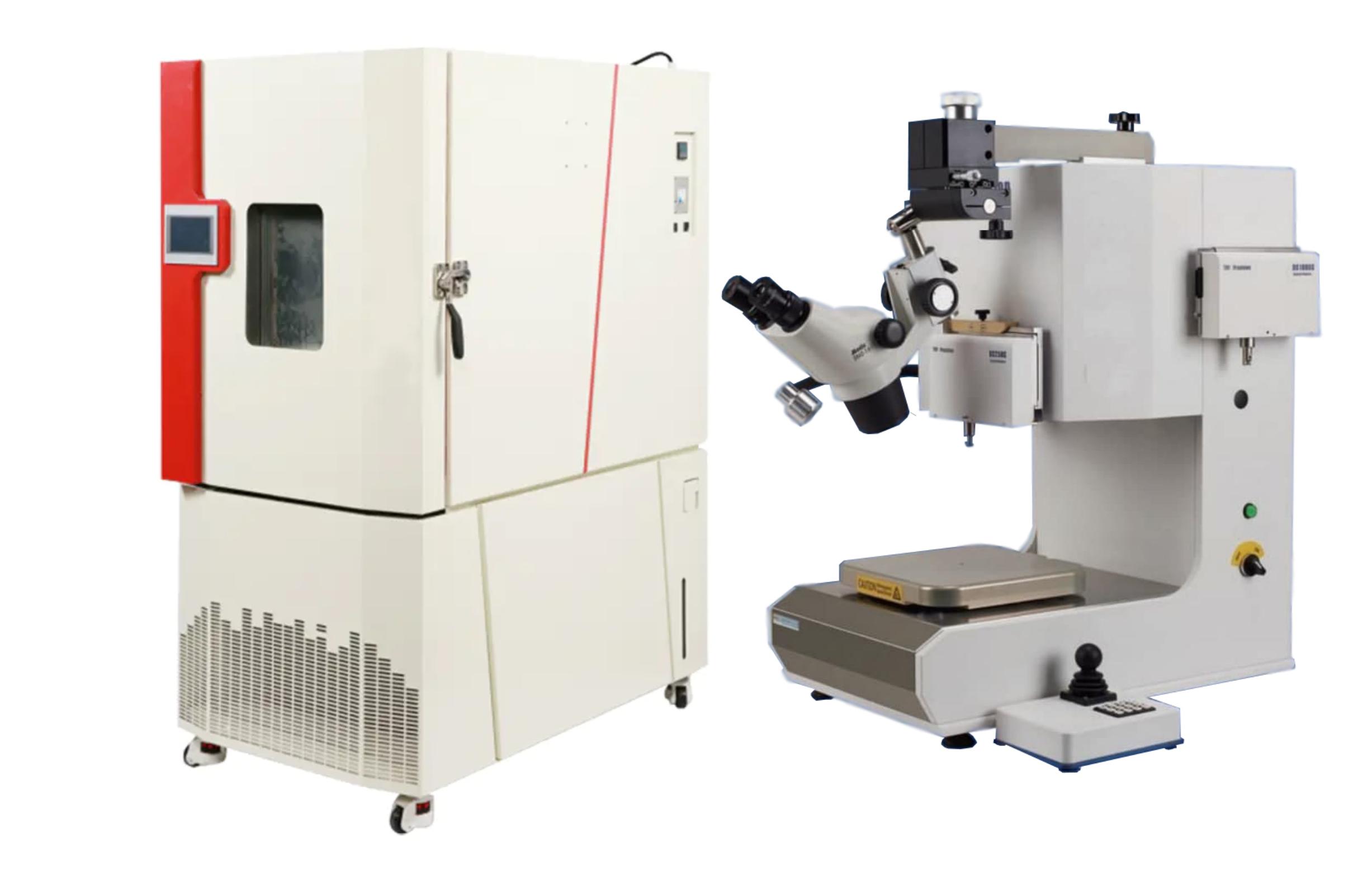

  • 电学测试与封装
    简介:支持光电芯片的传统2D封装、高带宽、高密度封装用PCB定制化设计、仿真、提供满足多通道、大规模光电子芯片控制需求的硬件电路...
